早期的金屬?gòu)U料壓塊機結構是什么樣子

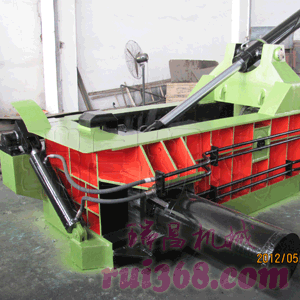

今以沈陽重型機器廠生產的15000kN廢料壓塊機為例進行簡介， 該液壓機為臥式、三向施壓結構。它由翻料斗、翻蓋、預壓缸、主缸、閘門、壓縮室、拉桿等組成。
(1)金屬?gòu)U料壓塊機翻料斗機構:
翻料斗是一個簸箕型的容器，安裝在壓縮室的左側、預壓缸的上面。裝滿廢鋼后，以兩個柱塞式的工作缸為動力，繞其轉軸翻轉，將斗中的廢鋼倒入壓縮室內，然后靠斗的自重恢復到原始位置。
(2)金屬?gòu)U料壓塊機翻蓋機構:
翻蓋是壓縮室的頂蓋，安裝在壓縮室的右上側、翻斗的對面。廢鋼從翻料斗倒入壓縮室后，翻蓋即在兩個活塞式工作缸的推動下，繞其轉軸轉到水平位置，以4O8OkN的壓力對廢鋼進行預壓。此時，翻蓋底面到壓縮室上平面的距離為800mm，此即壓塊的高度。
(3)金屬?gòu)U料壓塊機預壓缸:
預壓缸由兩組柱塞式的工作缸和一組差動式的回程缸及橫梁、壓頭等組 成。它用螺拴緊固在壓縮室的兩個側壁中間。在翻蓋蓋好后，預壓缸的壓頭在兩個柱塞式工 作缸的作用下向前運動，對廢鋼施壓，壓力可達15.75MN。壓頭推進到距前梁(壓縮室右 壁) 600m二處，此距離即壓塊的寬度。
(4)金屬?gòu)U料壓塊機主缸:
主缸由一組差動式工作缸、兩組柱塞式回程缸和梁、壓頭等組hL它裝在 與預壓缸相垂直的方向上，用兩根拉桿與壓縮室固接。當預壓缸的工作結束后，主缸的壓頭 向前運動，對廢鋼進行最后的壓縮，壓力可達15MN。壓塊的長度尺寸隨加料多寡而變化， 在1300mm到2000m。之間。
(5)閘門金屬?gòu)U料壓塊機:
ICJ門即出料口。它位于主缸對面的壓縮室的側壁上，用一個活塞式液壓缸啟 閉。主缸壓料完畢后，閘門打開。主缸的工作柱塞繼續向前運動，當它運動到位后，在它內 部套裝的頂出柱塞再向前運動，將壓塊通過閘門頂出到壓縮室外面。

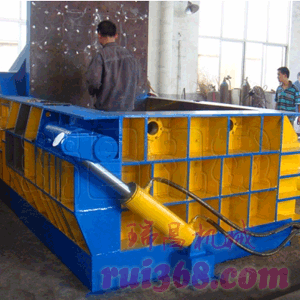

(6)壓縮室與金屬?gòu)U料壓塊機拉桿:壓縮室的結構示意圖
